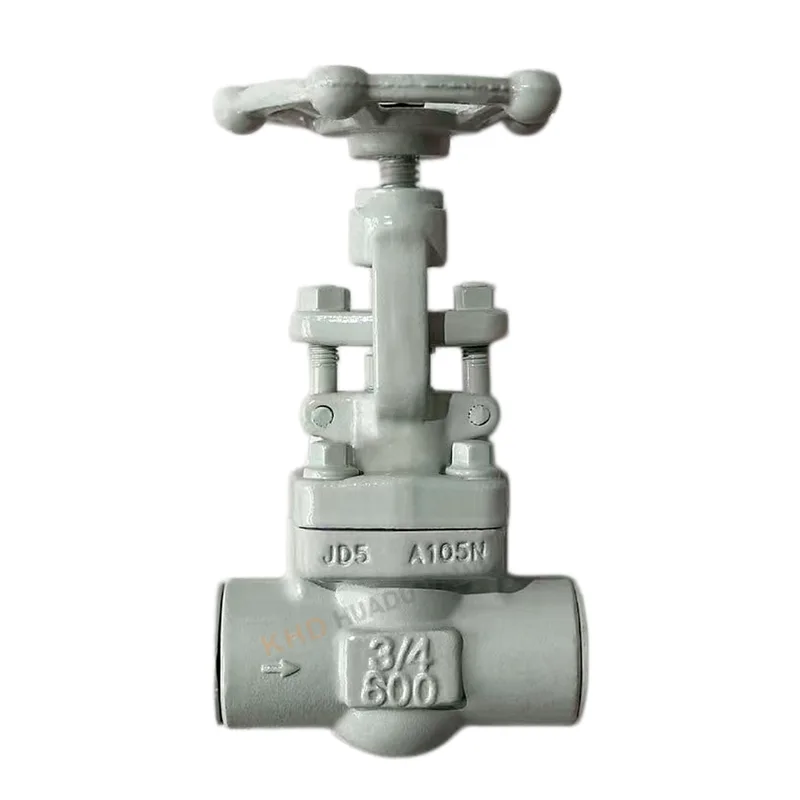

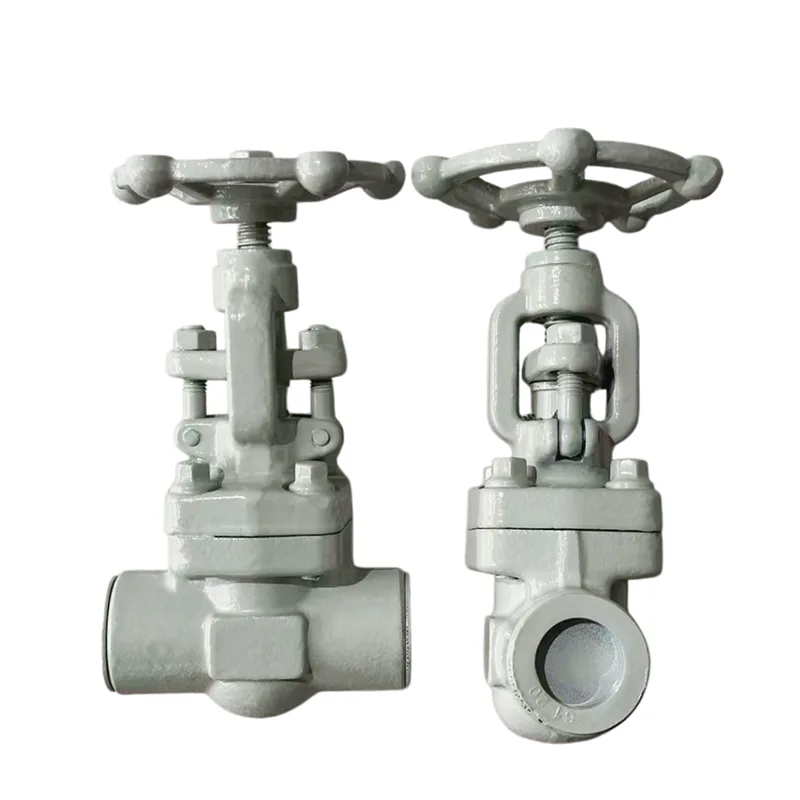

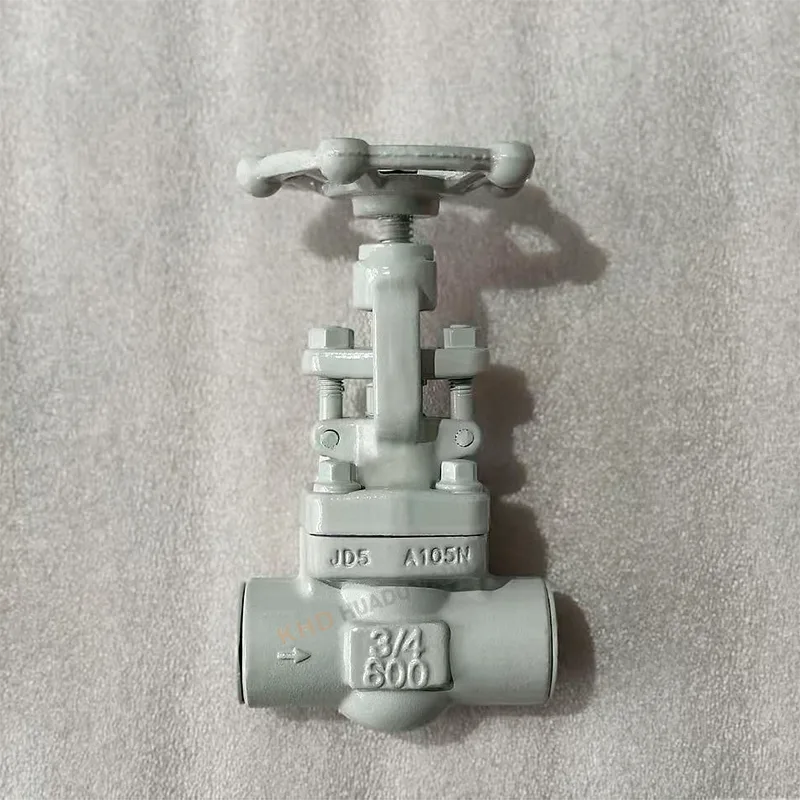

Сокет менен ширетилген жасалма Gate клапан

Розетка менен ширетилген жасалма дарбаза клапаны - бул түтүктөрдү өчүрүү жана агымды көзөмөлдөө үчүн иштелип чыккан жогорку басымдагы өнөр жай клапаны. Huadu Valve Group тарабынан өндүрүлгөн, ал A105N жасалма көмүртек болотту колдонот жана 600-класстын жумушчу шарттарына ылайыктуу. Бул коопсуздук жана мөөрлүк көрсөткүчтөрү маанилүү болгон мунай, химиялык, электр энергиясы жана жогорку басымдагы буу системаларында кеңири колдонулат.

Чийки зат жана структуралык артыкчылыктар

Жогорку сапаттагы согулган болот корпусу

розетка менен ширетилген жасалма дарбаза клапан A105N жасалма көмүр болоттон жасалган, камсыз кылуу:

Жогорку күч жана тыгыздык

Мыкты таасир каршылык

Мындай тешикчелер же кум тешиктери сыяктуу куюу кемчиликтери жок

Катуу материалдык текшерүү

Чийки заттын ар бир партиясы спектрдик анализдин жардамы менен сыналат:

Так химиялык курамы

Кайра иштетилген же стандартка жооп бербеген материалдар жок

Туруктуу механикалык аткаруу

Розетка менен ширетүүнүн артыкчылыктары

розетка менен ширетилген жасалма дарбаза клапан байланыш түрү камсыз кылат:

Күчтүү пломба аткаруу

Фланецтерге караганда жогорку басымга жакшы каршылык

Критикалык системада агып кетүү коркунучу азайтылды

Техникалык мүнөздөмөлөр

Стандарттык параметрлер

Өлчөмү: DN15–DN50 (кадимки запас)

Басым рейтинги: Класс 300 / Класс 600

Материал: A105N жасалма көмүртек болот

Түрү: Socket-ширетилген жасалма дарбаза клапан

Температура диапазону: -29°Cден 570°Cге чейин

Өндүрүш процесси

розетка менен ширетилген жасалма дарбаза клапан аркылуу өндүрүлөт:

Интегралдык согуу

Жылуулук менен дарылоо (нормалаштыруу процесси)

CNC так иштетүү

Performance Features

Микрондук деңгээлдеги мөөр бетинин тактыгы

Нөлдүү агып чыкпаган мөөр коюу көрсөткүчү

Тыгып калбай жылмакай иштөө

Жогорку температурадагы буу системалары үчүн ылайыктуу

Колдонуу аймактары

Нефть жана газ өнөр жайы

розетка менен ширетилген жасалма дарбаза клапан көп колдонулат:

Нефтини кайра иштетүүчү заводдун түтүктөрү

Мунай берүү системалары

Жаратылыш газынын объектилери

Химия енер жайы

Жогорку басымдагы химиялык трубалар

Коррозиялык суюктуктарды башкаруу системалары

Реактордун кириш/чыгыш системалары

Энергетика өнөр жайы

Буу түтүктөрү

Жылуулук электр системалары

Конденсат түтүктөрү

Жалпы өнөр жай колдонуу

Жогорку басымдагы кичине диаметрдеги трубопроводдор

Жабдууларды изоляциялоо системалары

Коопсуздук өчүрүү колдонмолору

Негизги атрибуттар

Көп берилүүчү суроолор

Розетка-ширетүү байланышы деген эмне?

Розетка-ширетүү туташтыруу - бул түтүктү бириктирүү ыкмасы, мында чоор розеткага салынып, андан кийин сыртынан ширетилген. Ал көбүнчө жогорку басымдагы, кичине диаметрдеги системаларда колдонулат.

розетка менен ширетилген жасалма дарбаза клапан учурда, түтүк клапан аягы розеткага киргизилген жана күчтүү, агып чыдамдуу бириктирүү түзүү үчүн ширетилген.

Розетка-ширетүү байланышынын негизги өзгөчөлүктөрү

Жогорку күч жана басым каршылык

Мыкты жабуу көрсөткүчү

DN15–DN50 чакан түтүктөр үчүн ылайыктуу

сай муундар менен салыштырганда агып кетүү коркунучу кыскарган

Нефть, газ жана буу системаларында кеңири таралган

розетка-ширетүү клапандар ширетүү алдында демонтаждоо керек?

Ооба, таптакыр. Розетка менен ширетилген жасалма дарбаза клапанын орнотуудан мурун, ширетүү учурунда клапанды жарым-жартылай чогултууга БОЛБОЙТ.

Туура орнотуу практикасы:

Мүмкүн болсо ички компоненттерди алып салыңыз (же клапан толугу менен ачык экенин текшериңиз)

Түтүктү розеткага толугу менен киргизиңиз

Кичинекей кеңейүү боштугун сактаңыз (~1,5–2 мм)

Сырткы түйүндө гана ширетүүнү аткарыңыз

Клапанды иштетүүдөн мурун муздатууга уруксат бериңиз

Маанилүү эскертүүлөр:

Клапан корпусунун ысып кетүүсүнөн сактаныңыз

Ширетүүчү шлактардын клапан көңдөйүнө киришине жол бербөө

Ширетүүдөн мурун туура тегиздөөнү камсыз кылыңыз

Туура эмес ширетүү мөөр беттерине зыян келтирип, клапандын иштөө мөөнөтүн кыскартат.

OS&Y менен болт капоттун ортосунда кандай айырма бар?

Бул дарбаза клапандарында колдонулган эки башка структуралык дизайн.

OS&Y (Сырткы бурамалар жана моюнтуруттар)

Сабактын жип клапан корпусунун сыртында

Көрүнгөн сабагы кыймылы ачык/жабуу абалын көрсөтөт

Оңой тейлөө жана иштөө мониторинги

Өрттөн коргоо жана өнөр жай системаларында кеңири таралган

Болт капот

Капот болттордун жардамы менен клапан корпусуна туташтырылган

Ички сабактын дизайны (сырттан көрүнбөйт)

Компакт түзүлүш

Жалпы өнөр жай колдонмолорунда кеңири колдонулат

Жөнөкөй салыштыруу:

OS&Y = тышкы көрүнүү + жеңил иштөө мониторинги

Болт капот = компакт + үнөмдүү түзүлүш

Эки түрү тең долбоордун талаптарына жараша розетка менен ширетилген жасалма дарбаза клапанында колдонулушу мүмкүн.
