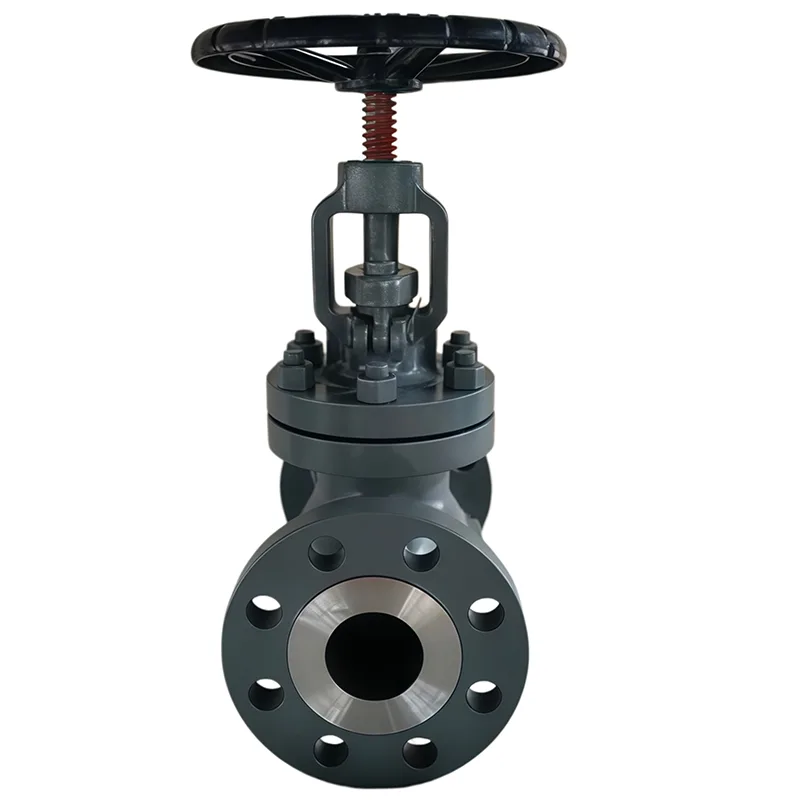

Глобус клапанынын иштөө принциби жана өзгөчөлүктөрү.

Иштөө принциби

Globe клапан, ошондой эле токтотуу клапан катары белгилүү, клапандардын көп колдонулган түрлөрүнүн бири болуп саналат. Бул абдан популярдуу, анткени ачуу жана жабуу процессинде мөөр беттеринин ортосундагы сүрүлүү аз, ал салыштырмалуу бышык, ачылыш бийиктиги чоң эмес, өндүрүш процесси жеңил жана тейлөө ыңгайлуу. Бул орто жана төмөнкү басым үчүн гана ылайыктуу эмес, ошондой эле жогорку басым үчүн.

Глобус клапанынын жабылуу принциби - бул клапан рычагынын басымын колдонуп, клапан дискинин мөөр бети клапан отургучунун мөөр бетине тыгыз жабышып, ошону менен чөйрөнүн агымын алдын алат.

Глобус клапаны чөйрөнүн бир багытта агышына гана мүмкүндүк берет жана орнотуу учурунда багыттуу талапка ээ. Структуралык узундугуГлобус клапанДарбаза клапанына караганда узунураак. Ошол эле учурда, суюктук каршылык жогору, жана анын мөөр ишенимдүүлүгү иш узак мезгил ичинде күчтүү эмес.

Мүнөздөмөлөрү

(1)түзүлүшүГлобус клапанДарбаза клапанына караганда жөнөкөй жана өндүрүш да, тейлөө да ыңгайлуураак.

(2) Мөөрдүн бети эскирүүгө же чийүүгө жакын эмес. Бул мыкты мөөр аткарууга ээ. Ачуу жана жабуу процессинде клапандын диски менен клапан корпусунун мөөр бетинин ортосунда салыштырмалуу жылма жок. Ошондуктан, эскирүү да, чийүү да катуу эмес, мөөр басуу иши узак кызмат мөөнөтү менен жакшы.

(3) Ачуу жана жабуу учурунда клапан дискинин соккусу кичинекей, ошондуктан Глобус клапанынын бийиктиги Gate клапанына караганда кичине, бирок анын структуралык узундугу Gate клапанына караганда узун.

(4) ачуу жана жабуу моменти чоң, бул операцияны оор жана көп убакытты талап кылат.

(5) Жогорку суюктук каршылык. Клапан корпусундагы чөйрөнүн бурмаланган жолуна байланыштуу суюктуктун каршылыгы жогору, натыйжада электр энергиясы олуттуу чыгымдалат.

(6) Орто агым багытынын номиналдык басымы PN ≤ 16 МПа болгондо, нормалдуу агымдын багыты клапан дискинин түбүнөн өйдө карай; номиналдык басымы PN ≥ 20 МПа болгондо, нормалдуу агымдын багыты клапан дискинин өйдө жагынан ылдый карайт. Бул мөөр натыйжалуулугун жогорулатуу болуп саналат. Колдонуу учурунда Глобус клапанынын чөйрөсү бир гана багытта агып, агымдын багытын өзгөртө албайт.

(7) Толук ачык болгондо, клапан диск көбүнчө эрозияга дуушар болот.

Globe клапанынын клапан сабынын огу клапан отургучунун мөөр бетине перпендикуляр. Клапанды ачуу же жабуу үчүн сокку салыштырмалуу кыска жана ал өтө ишенимдүү кесүүчү иш-аракетке ээ, бул клапан түрүн чөйрөнү кесип же жөнгө салуу жана дроссель катары колдонууга ылайыктуу кылат.
