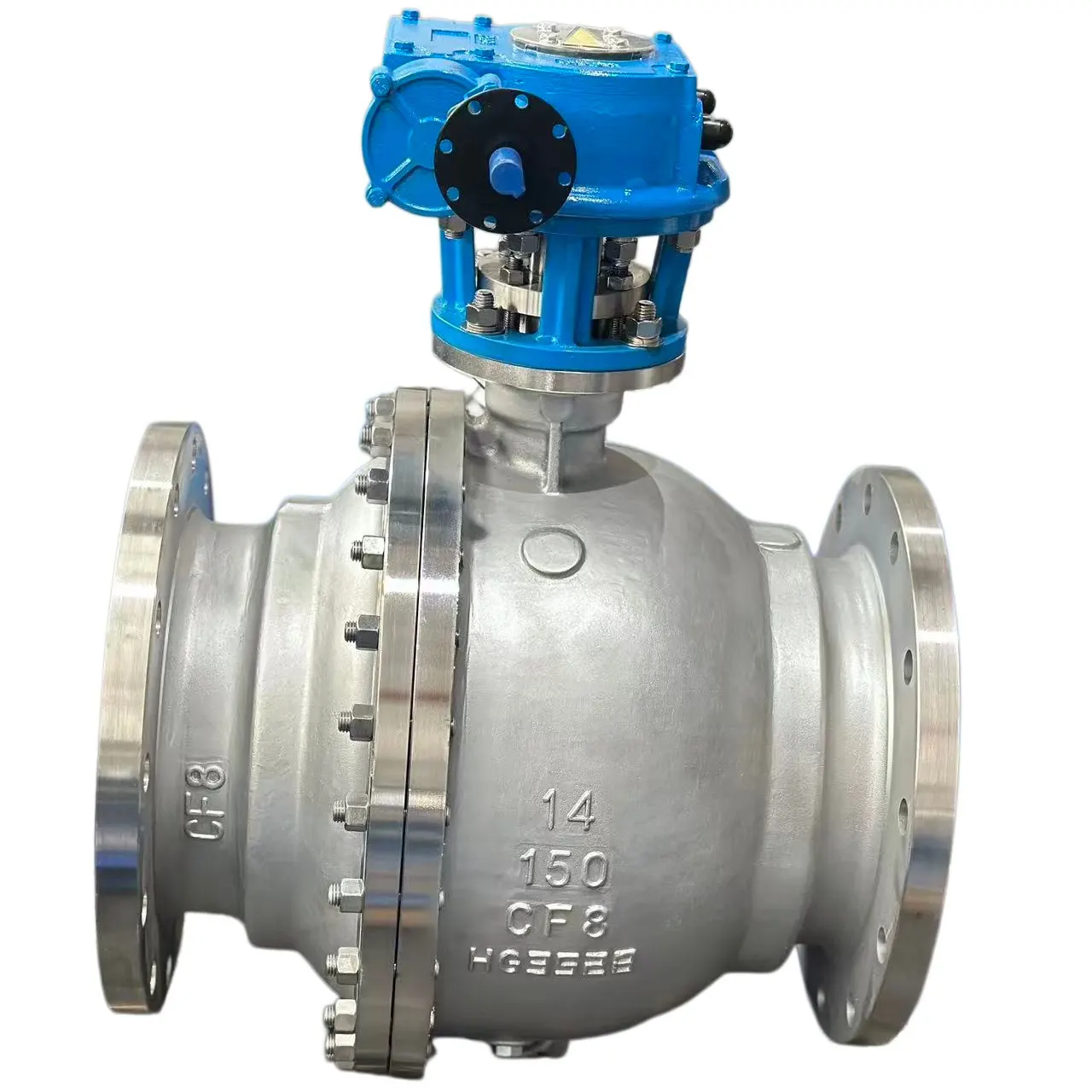

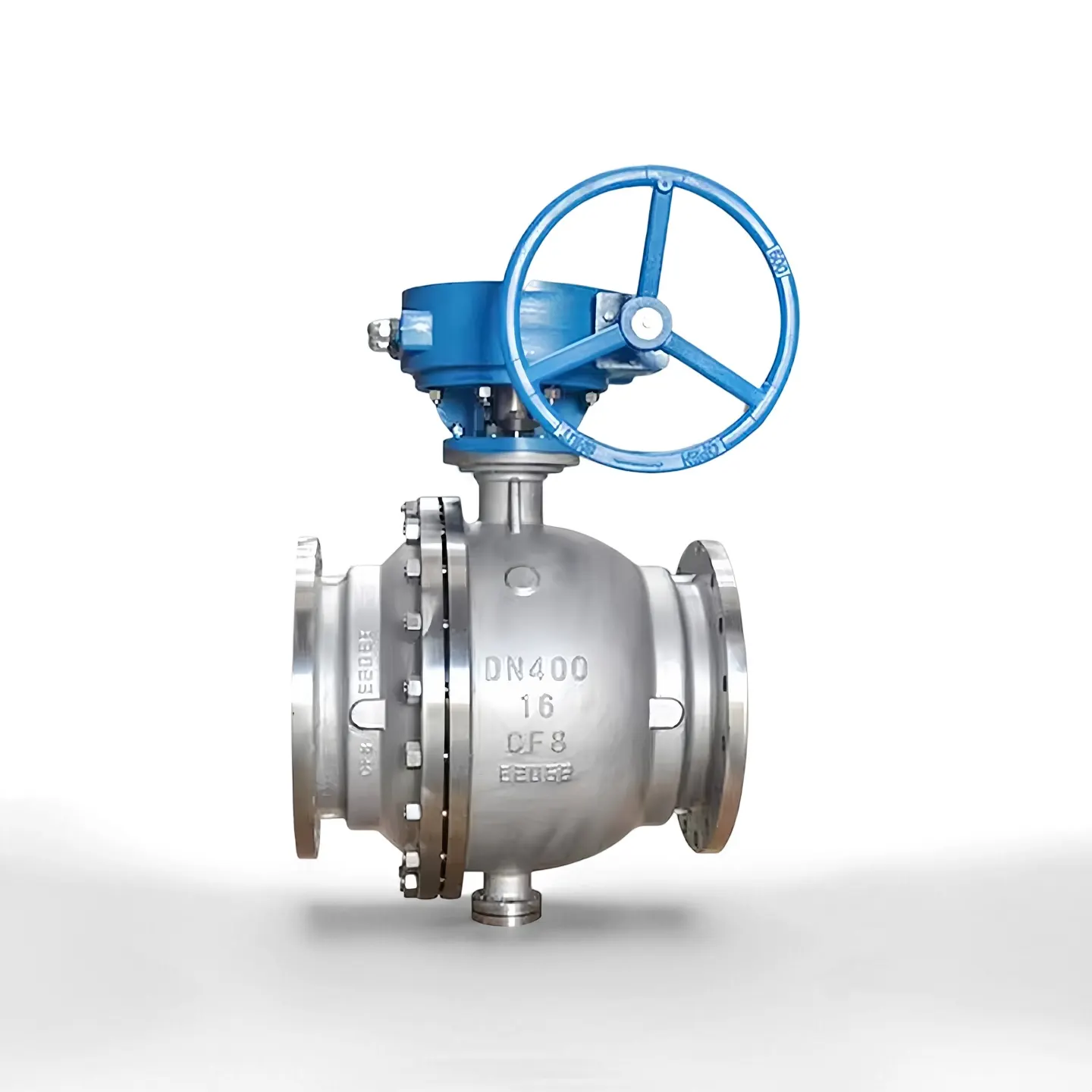

Дат баспас болоттон жасалган Fixed Ball клапан жасалма фланец Шар клапан

Продукт өзгөчөлүктөрү

- Trunnion орнотулган туруктуу шар түзүмү, чоң тешик жана жогорку басым иш шарттарына ылайыктуу.

- Жасалма клапан корпусунун жыш материалы, жогорку механикалык күчү жана коррозияга каршы жакшы көрсөткүчү.

- Толук порт дизайны, кичинекей агымга каршылык, чоң агым кубаттуулугу, түтүктөрдү тазалоо үчүн ыңгайлуу.

- Жазгы жүктөлгөн калкып жүрүүчү отургуч эки багыттуу катуу өчүрүүнү, аз агып кетүү ылдамдыгын ишке ашырат.

- API 607 ​​стандартына ылайык, антистатикалык жана өрткө каршы структурада курулган, соккуга каршы дизайн.

- Иш коопсуздугун жогорулатуу үчүн анормалдуу боштуктун ашыкча басымы үчүн өзүн-өзү жеңилдетүүчү отургуч.

- Төмөн иштөө моменти, узак мөөнөттүү туруктуу тейлөө үчүн тез-тез ачылуу-жабуу циклдерин колдойт.

Негизги атрибуттар

Продукт структурасы

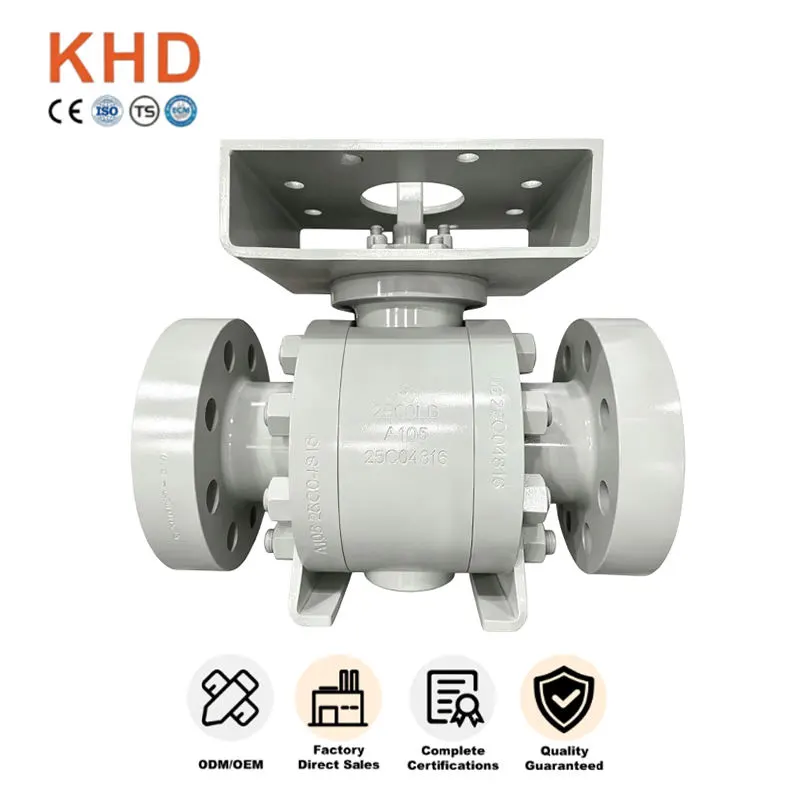

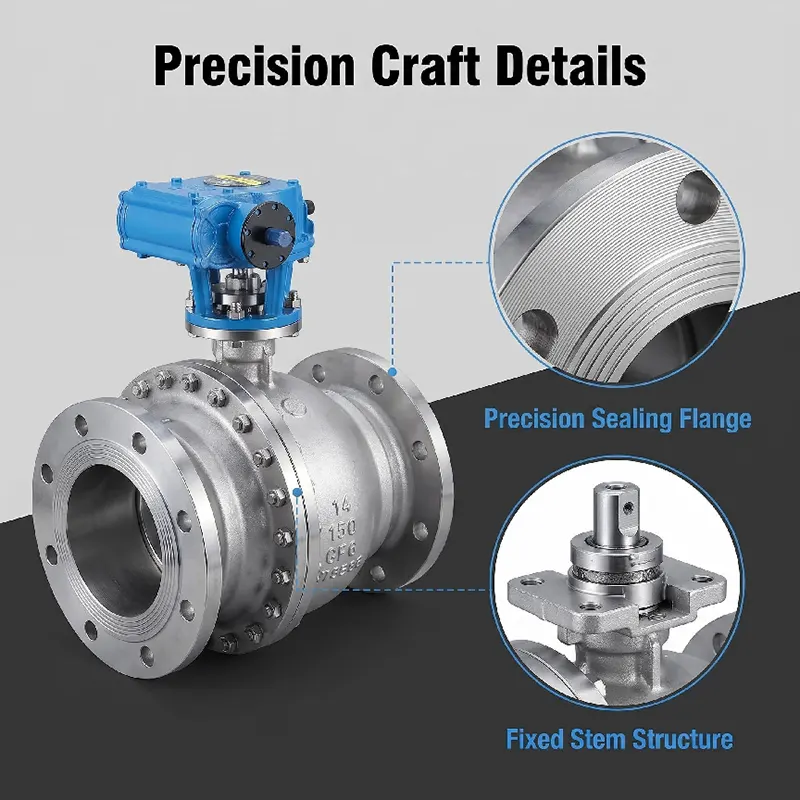

Бул дат баспас болоттон жасалган Fixed Ball клапан жасалма фланец Шар клапан болуп саналат. Шарды отургучтун күчү менен сүзүүнүн ордуна, үстүнкү жана астыңкы trunnion шахталары менен колдоого алынат. Негизги компоненттерге жасалма клапан корпусу, капот, бекитилген шар, үстүнкү жана астыңкы трюк валдары, жазгы алдын ала жүктөлгөн калкып жүрүүчү отургучтар, соккуга каршы штанга, фланецтин учтары жана жетектөөчү механизмдер үчүн ISO 5211 үстүнкү монтаждык аянтча кирет. Кош блок жана кан чыгаруу функциясы суроо-талабы боюнча берилиши мүмкүн. Фланец бет параметрлери: RF, RTJ.

- Клапан корпусу / капот: жасалма дат баспас болоттон жасалган A182 F304 / A182 F316L

- Шар: жасалма дат баспас болоттон жасалган, катуу хром менен капталган же катуу бети Stellite

- Сабагы: A182 F316 дат баспас болоттон жасалган

- Seat Seal: жумшак мөөр үчүн PTFE / RPTFE; Stellite 6 катуу эритме металл катуу-мөөр үчүн

- Прокладка жана O шакек: FKM, PTFE, ар кандай температура медиа үчүн ылайыкташтырылган

- Болттор: B8 / B8M дат баспас болоттон жасалган болттар

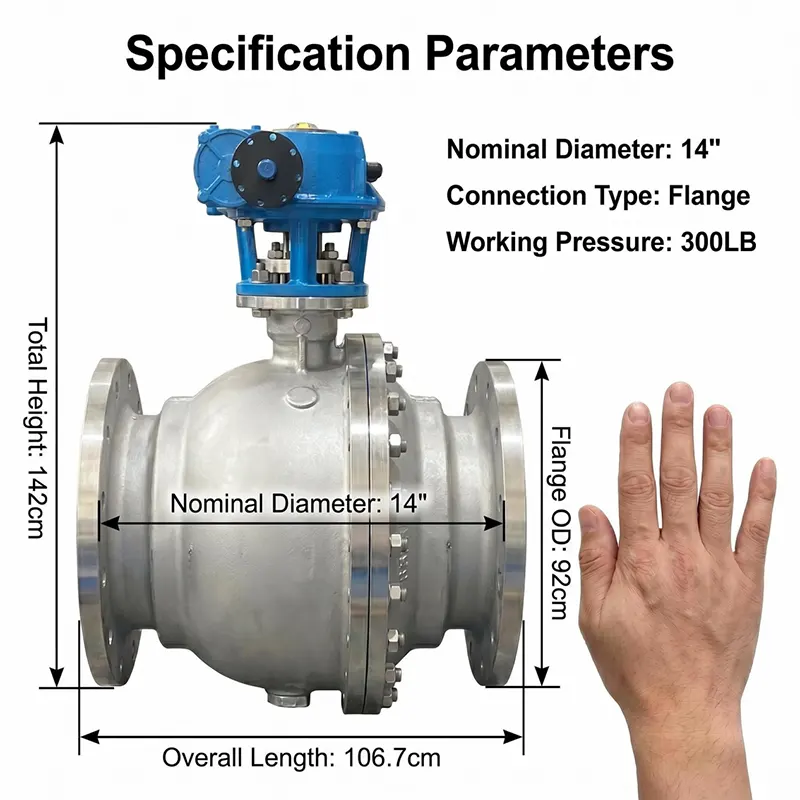

Басым & Температура диапазону

-Басым классы: PN16-PN100, Class150-Class2500

- Иштөө температурасы:

•Жумшак мөөр версиясы: -29℃ ~ +200℃

• Металл катуу мөөр версиясы: -29℃ ~ +425℃

-Test Standard: API 598, кабык сыноо 1,5 эсе басым басым; отургуч сыноо 1,1 эсе басым басым

-Өлчөм диапазону: DN50-DN600 (NPS2"-NPS24")

Операциянын түрлөрү

- Кол менен: чоң момент талабы үчүн курт тиштүү оператор

-Пневматикалык: бир аракеттеги / эки эселенген пневматикалык кыймылдаткыч, чектүү өчүргүч жана электромагниттик клапан менен

-Электрдик: Алыстан автоматтык башкаруу үчүн күйгүзүү-өчүрүү же модуляциялоочу электр кыймылдаткычы

-Гидравлика / электро гидравликалык кыймылдаткыч атайын суроо боюнча жеткиликтүү

Бардык кыймылдаткычтар ISO 5211 орнотуу платформасына туура келет.

Тиркемелер

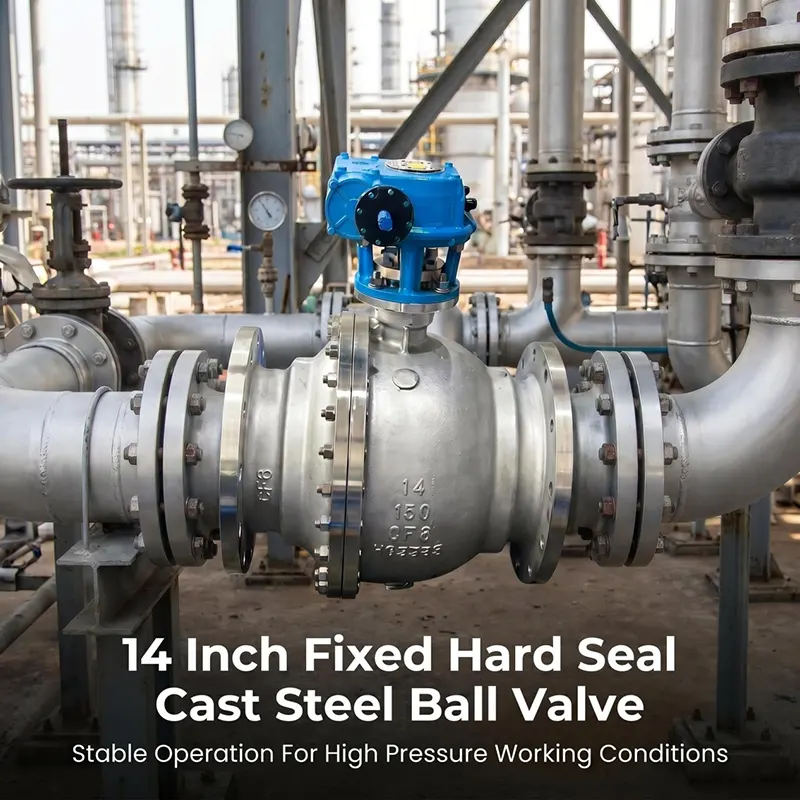

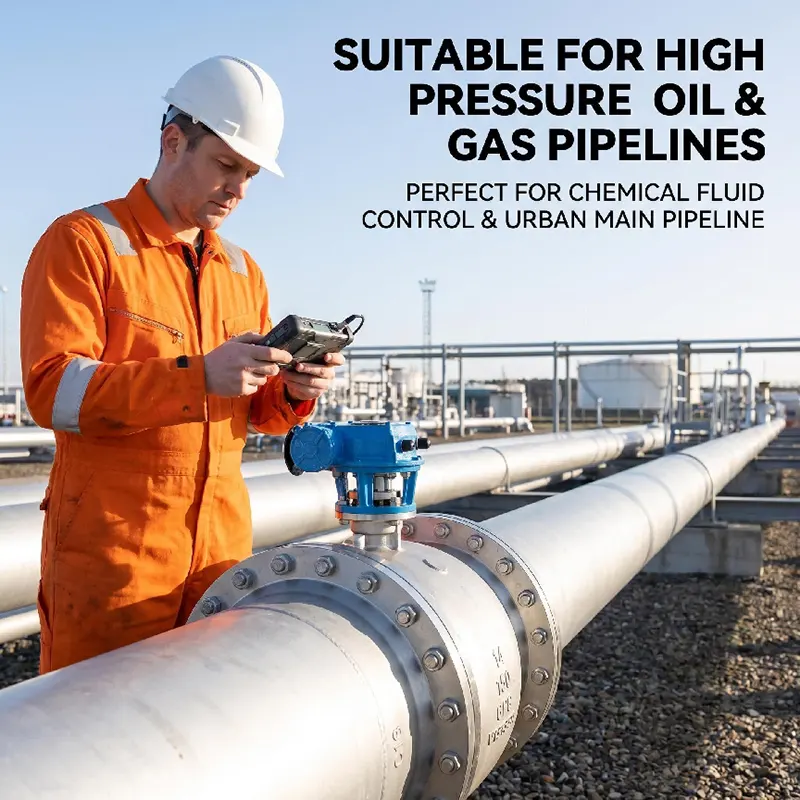

Суюк, газ жана жегичтүү чөйрөнү өчүрүү жана изоляциялоо кызматы үчүн кеңири колдонулат. Негизинен мунай жана газ алыскы түтүктөрдө, мунай химиялык ишканаларда, химиялык кайра иштетүүдө, электр энергиясын өндүрүүдө, сууну тазалоодо, LNG жана башка оор өнөр жай долбоорлорунда колдонулат.

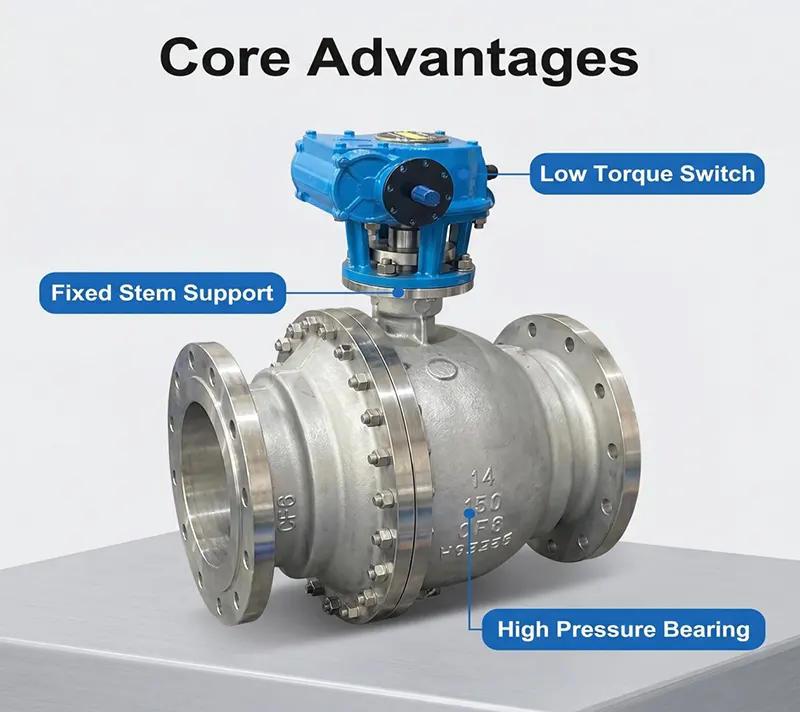

Эмне үчүн биздин дат баспас болоттон жасалган туруктуу шариктүү клапанды тандайсыз?

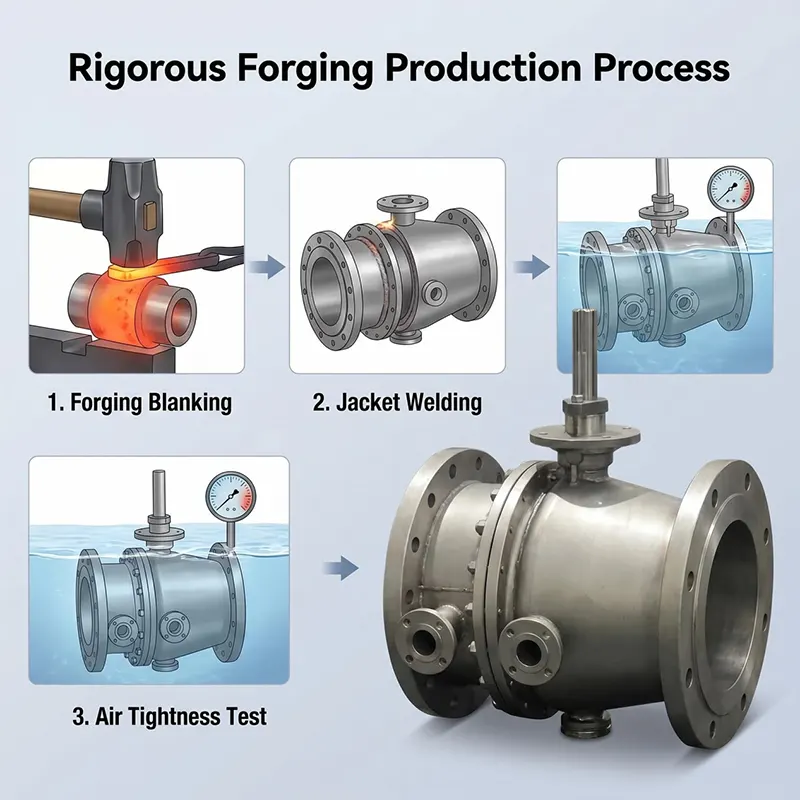

1. Толук согуу жараянын кабыл алуу, ички материалдык компакттуу куюунун көзөнөктүүлүгү кемчиликтери жок, жогорку басымдагы оор жүк түтүгүнө туура келет.

2. Trunnion белгиленген топ дизайн абдан чоң көлөмү жогорку басым иш шарты үчүн иштөө моменти азайтат.

3. Катуу материалдык келген текшерүү, ар бир клапан жеткирүү алдында толук гидростатикалык жана газ отургуч агып сыноодон өтөт.

4. Колдоо жумшак-мөөрү жана металл катуу мөөр эки версиялары ар кандай температура жана орто талаптарга дал келет.

5. Биз сиздин долбоор үчүн толук техникалык колдоо, чийме карап чыгуу жана сатуудан кийинки жетекчиликти сунуштайбыз.

Сатып алуу боюнча колдонмо

Сураныч жөнөтүүдө төмөнкү маалыматты бериңиз:

1. Номиналдуу өлчөмү жана басым классы

2. Жумушчу чөйрө, иш жүзүндө иштөө температурасы

3. Мөөр түрү: жумшак мөөр же металл катуу мөөр

4. Иштөө түрү (курт тиштүү / пневматикалык / электр ж.б.)

5. Фланецтин стандарттык жана фланец түрү (RF / RTJ)

6. Атайын талап: өрт коопсуз, DBB милдети, анти дат дарылоо ж.б.

Биздин инженер сиздин иштөө шартыңызга ылайыктуу сунушту сунуштайт.

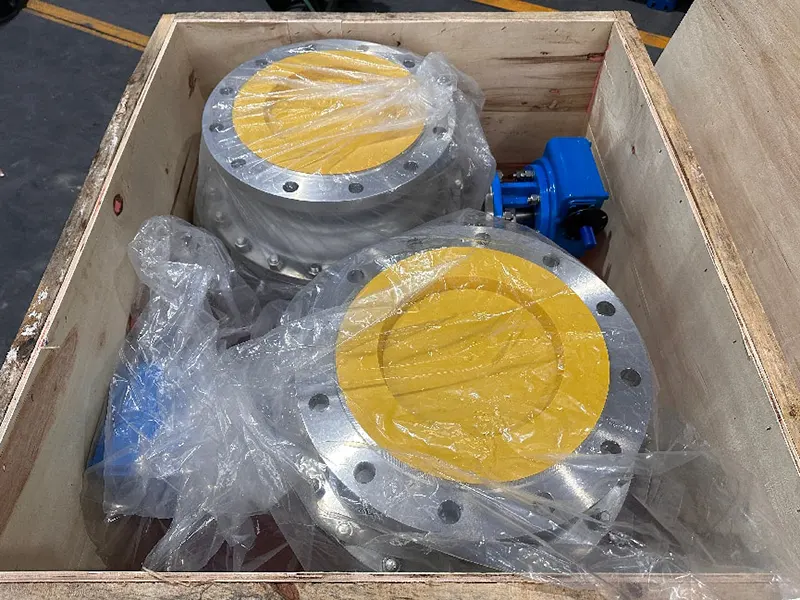

Таңгактоо жана жеткирүү

Ар бир клапан таңгактоо алдында тазаланып, корголот. Клапан порттору ички көңдөйдү таза кармоо үчүн пластик капкактар ​​менен жабылган. Клапандар деңиз жүктөрү үчүн ылайыктуу катуу фанера ящиктерге жыйылган. Биз EXW, FOB, CIF, DAP жана башка соода шарттарын колдойбуз. Товарлар белгиленген деңиз портуна же кампага жеткирилиши мүмкүн.

OEM & ODM

Биз OEM жана ODM буйруктарын кабыл алат. Биз кардардын чийме же техникалык талапка ылайык дене материалды, мөөр материалды, фланец стандартын, атайын узартуу сабагы, атайын сүрөт жана логотип белгилөө өзгөчөлөштүрүү болот. Долбоордук заказдар үчүн ийкемдүү MOQ.

Текшерүү жана сыноо

Ар бир клапан API 598 стандартына ылайык жөнөтүү алдында толук диапазондогу текшерүүдөн өтөт.

- чийки заттын келип түшүүсүн текшерүү: материалдык химиялык курамын жана механикалык касиеттерин текшерүү, материалдын изделүүчүлүгүн эсепке алуу.

- Shell гидростатикалык сыноо: клапан корпусу жана капот үчүн 1,5 эсе бааланган басым.

- Seat агып сыноо: 1,1 эсе басым басым, суу же азот чөйрөсү.

- визуалдык текшерүү, өлчөмдү текшерүү, боёк жана беттик бүтүрүү текшерүү.

- SGS, BV сыяктуу үчүнчү тараптын институту тарабынан күбөлөндүрүү тести кардардын талабы боюнча кабыл алынат.

- Документтердин толук комплекти, анын ичинде МТКнын материалды сыноо сертификаты, гидро-сыноо протоколу, шайкештик сертификаты берилиши мүмкүн.

Орнотуу жана тейлөө колдонмосу

- Орнотуудан мурун түтүктү жакшылап тазалап, ширетүүчү шлактарды, кумдарды жана калдыктарды тазалаңыз, каптоочу бетке зыян келтирбеңиз.

- Клапанды агымдын туура багытында орнотуңуз, фланец болтторун туура жана тегиз кылып тартыңыз.

- Клапанды көпкө сактоо же иштөө абалында жарым ачык абалда кармабаңыз.

- Үзгүлтүксүз иштөө үчүн, пломба жабышып калбаш үчүн мезгил-мезгили менен толук штрихти ачуу циклин иштетиңиз.

- Участокту пландуу текшерүүдө фланецтин түйүнүн, өзөктүн таңгагын сырткы агып кетүүсүнө текшериңиз.

- пландаштырылган өчүрүү учурунда эскирген пломба бөлүктөрүн алмаштыруу; жумушчу чөйрөңүз үчүн дал келген пломба материалын колдонуңуз.

- Эгерде кыймылдаткыч менен жабдылган болсо, кыймылдаткычтын моментин текшерип, өчүргүчтүн абалын дайыма чектеп туруңуз.

Сатуудан кийинки тейлөө

- Кепилдик мөөнөтү: 12 ай гарантия, өндүрүш кемчиликтерине каршы, жөнөтүлгөн күндөн тартып эсептеп.

-Биз техникалык колдоо көрсөтөбүз, анын ичинде чиймелерди карап чыгуу, параметрди тастыктоо жана иш боюнча жетекчилик.

-Биздин инженердик команда 24 жумушчу сааттын ичинде техникалык суроолорго жооп берет.

-Запастык бөлүктөр (орундар, прокладкалар, штамптар) кайра заказ кылуу үчүн жеткиликтүү.

-Ири масштабдуу долбоордук заказдар үчүн жеринде техникалык консультация уюштурулушу мүмкүн.

Эскертүү: Кепилдик туура эмес орнотуудан, туура эмес иштөөдөн же туура эмес орто абалынан келип чыккан зыянды камтыбайт.

Тектеш сунушталган продуктылар

- Калкыма шар клапан (2 даана / 3 даана дат баспас болоттон жасалган шар клапан)

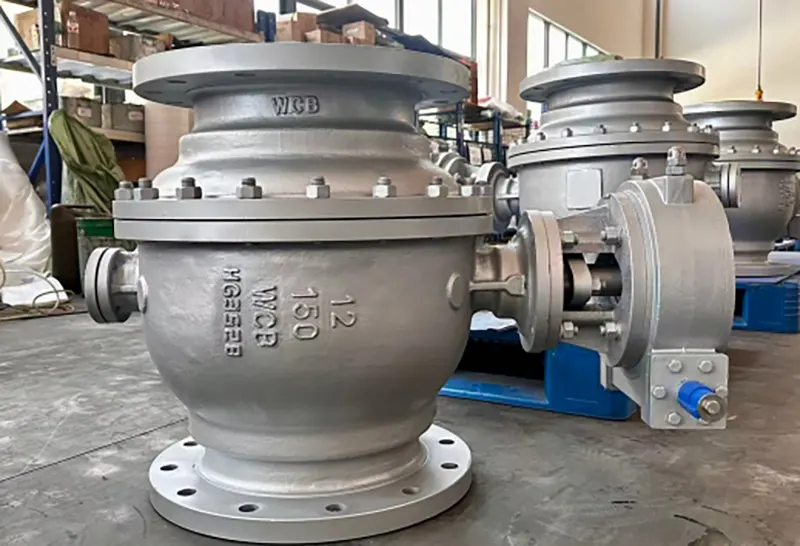

-WCB көмүртек болоттон жасалган туруктуу trunnion шар клапан

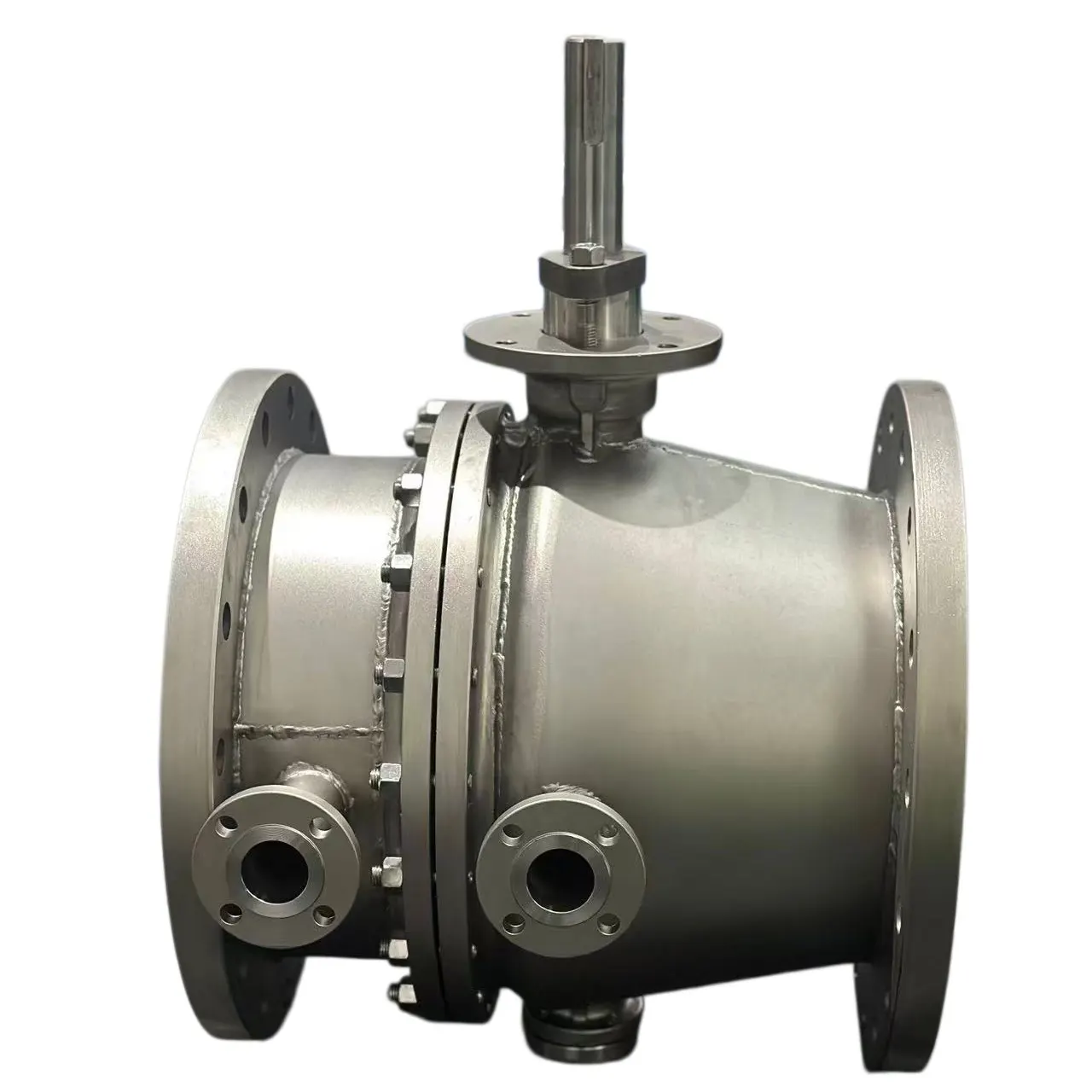

-Жакет жогорку илешкектүүлүгү чөйрө үчүн изоляцияланган туруктуу шар клапан

- Пневматикалык / электр комплекттүү кыймылдаткычы бар шар клапан

-Металл катуу мөөр белгиленген шар клапан жогорку температурада тейлөө үчүн

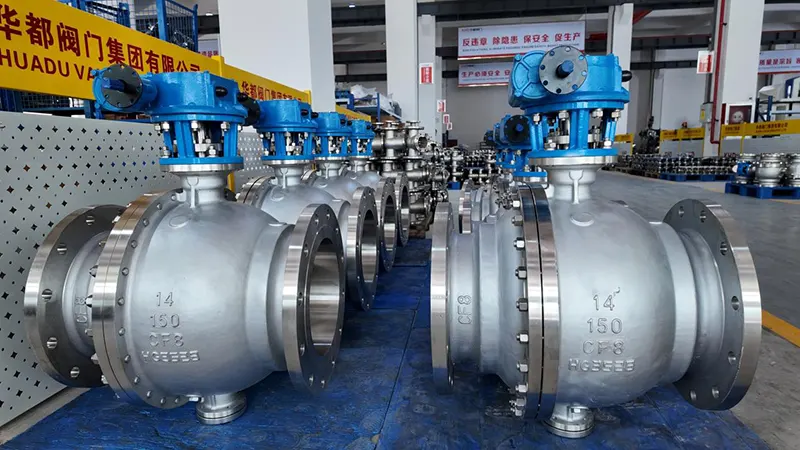

Биздин фабриканын күчү

Huadu Valve Group Кытайдын Вэнчжоу шаарында жайгашкан, өнөр жай клапан дизайны, согуу, иштетүү жана чогултуу боюнча адистешкен. Бизде толук өндүрүш линиялары бар, анын ичинде согуу цехи, CNC иштетүү цехи, монтаждоо цехи жана көз карандысыз сыноо лабораториясы бар. Бардык маанилүү өндүрүш процесстери толугу менен аутсорсингге эмес, үйдө бүтөт. Биз чет мунай газы, мунай химиясы жана суу менен камсыз кылуу долбоорлору боюнча бай тажрыйбага ээ. Биздин продуктылар Түштүк-Чыгыш Азия, Жакынкы Чыгыш, Europe жана башка аймактарга экспорттолот.

Сурап ​​билүү үчүн чал
